BFS NORDIC AB · ART.NR. 100854
BFS ES 80 2R BG MW
Visuell monteringsguide
Visuell sammanfattning av tillverkarens manual. Bilderna är originaldiagram. Guiden ersätter inte installationsunderlaget; elanslutning och infästning ska verifieras av en kvalificerad installatör.
STEG 1 AV 4
Kontrollera plats och mått
Kontrollera utrymmet på dörren: enheten är 260 mm hög, 80 mm bred och 28 mm djup. Manualens illustration visar montering på dörrens framsida.
Manualen anger inte hålavstånd, borrstorlek eller fästdon. Kontrollera infästningen för den aktuella dörren med installatören.
1. Kontrollera plats och mått
Kontrollera utrymmet på dörren: enheten är 260 mm hög, 80 mm bred och 28 mm djup. Manualens illustration visar montering på dörrens framsida.
Manualen anger inte hålavstånd, borrstorlek eller fästdon. Kontrollera infästningen för den aktuella dörren med installatören.
2. Frilägg monteringsplattan

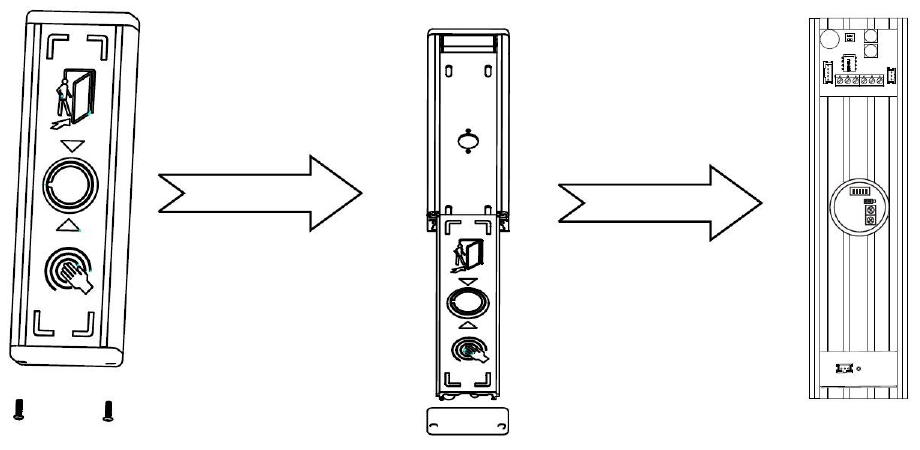

Manualens bild visar hur frontdelen tas loss och bakdelen blir åtkomlig. Två skruvar visas vid frontdelen.
Skruvtyp, verktyg och åtdragningsmoment anges inte i manualen.
3. Fäst plattan och montera tillbaka

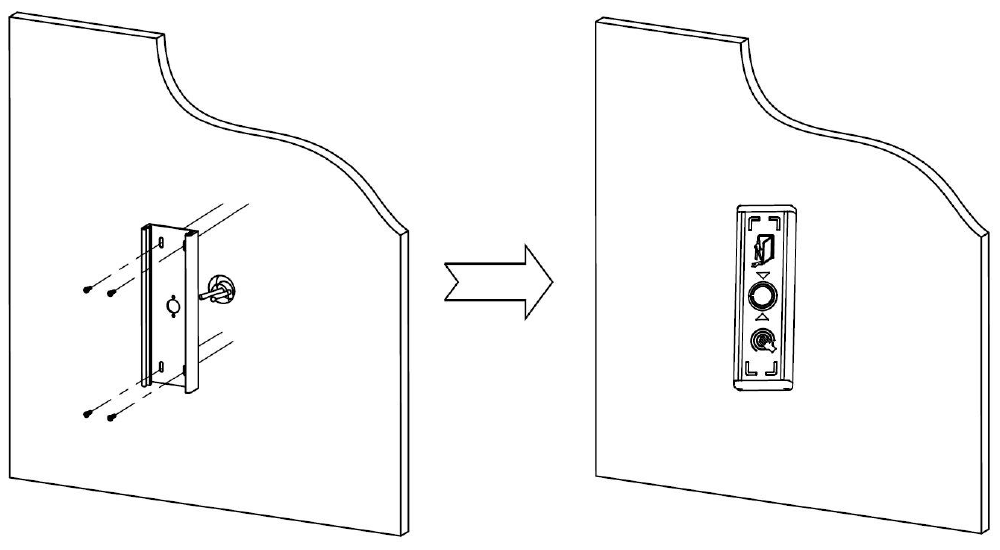

Originaldiagrammet visar fyra fästpunkter på dörren och därefter enheten på plats. Låt installatören välja infästning som passar dörren.
Borra inte utifrån bildens proportioner. Bilden är ingen skalenlig borrmall.
4. Verifiera anslutning och funktion
Matning: DC 12–24 V. Två kontaktgrupper: NO/COM/NC, max 1 A vid DC 24 V. Anslutningen måste verifieras mot dörrstyrningens dokumentation av en kvalificerad installatör.
Manualen innehåller inget komplett kopplingsschema för en specifik dörr. Vid funktionsprov: blå LED i vila, grön LED vid aktivering; sensoravstånd 4–15 cm och aktiveringstid 0,5–20 s.
Källa: BFS ES 80 2R BG MW, tillverkarens manual, 2026, sidorna 1–2.
Läs originalmanualen (norska)
